拨码开关DIP是什么？工作原理、用法及应用场景全方位解析

拨码开关是什么？拨码开关（DIP开关）是电路板上一款基础、性价比高的硬件配置元器件，凭借无需程序、抗干扰强、断电保参的核心优势，广泛用于工业控制、通信设备、智能家居等场景。本文通过拨码开关的定义、核心工作原理、主流使用场景三大干货常识，带你系统吃透这款常用电子元器件。

一、什么是拨码开关？

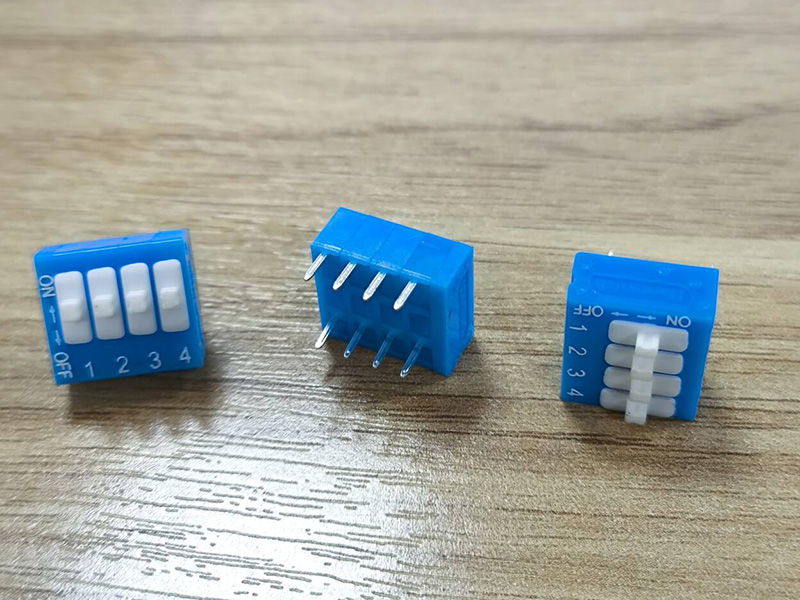

拨码开关（DIP开关，双列直插式开关），是可手动操控的机械式微型电路配置开关，采用标准双列直插封装，可直接焊接在PCB电路板上，由多组独立拨动开关集成一体。作为纯硬件无源器件，它无需通电、无需代码程序，仅通过手动拨动档位，即可完成电路通断切换和设备参数固化配置，是电子硬件调试的核心基础元器件。

和普通轻触按键、触控开关不同，拨码开关无自动复位功能，拨动后可机械锁存固定状态，拥有断电不丢失参数的独特优势。相较于易受系统干扰、断电清零的软件参数配置，拨码开关的硬件配置更稳定，是设备固定参数设置的优先选择。

市面主流规格分为2位、4位、8位、12位等，开关位数越多，可组合的编码参数越丰富，适配的设备配置场景越复杂。整体具备体积小巧、安装便捷、性价比高、抗老化、稳定性强的特点，被广泛应用于各类电子电路设计与设备调试中。

二、拨码开关工作原理

拨码开关无复杂电路和程序逻辑，核心工作原理依托机械触点物理通断+二进制编码运算实现，纯物理运作抗干扰能力极强、故障率极低，核心原理主要分为三点：

1、物理结构通断原理

拨码开关内部结构简单，核心由拨动杆、耐磨导电触点、绝缘外壳组成，优质触点可长期使用不氧化、接触稳定。手动拨至ON档位，内部触点贴合导通电路，生成有效电信号；拨至OFF档位，触点分离断开电路，终止信号传输。各个拨位独立工作、互不干扰，可单独完成单路电路控制。

2、二进制编码运算原理

二进制编码是拨码开关实现参数配置的核心。行业通用标准：ON档位代表二进制1，OFF档位代表二进制0，每一组拨位严格遵循2的n次方权重规则。多组拨位自由组合，可生成不同二进制代码，转换为十进制数值后，即可精准设置设备通信地址、波特率、工作模式等核心参数。

以常用4位拨码开关为例，前两位开启、后两位关闭，对应二进制0011、十进制3，设备识别编码后即可执行预设功能，全程无需芯片程序辅助，极简且高效。

3、状态锁存原理

拨码开关内置精密机械锁存结构，档位拨动后可自动锁定，不会因设备震动、高低温环境、断电重启出现偏移，配置参数可长期稳定保存，完美适配7×24小时长期运行的各类电子、工控设备。

三、拨码开关的使用场景

凭借抗干扰强、断电保参、无需编程、低成本、高稳定的多重优势，拨码开关适配多行业场景，核心主流使用场景如下：

1、工业自动化设备配置

作为工控核心应用场景，PLC、传感器、工业网关、继电器模块等设备，均依靠拨码开关设置***通信地址、波特率及通信协议，有效规避多设备组网通信冲突。硬件拨码配置不受工业电磁、粉尘环境干扰，可靠性远超软件配置。

2、通信网络设备调试

交换机、串口服务器、工业路由器等通信设备，常用拨码开关完成硬件复位、工作模式切换、串口参数修改。在设备系统故障、无法联网的特殊场景下，可脱离软件后台快速调试，是运维人员高效排障的必备方式。

3、嵌入式开发与电子研发

在单片机、嵌入式主板研发调试中，拨码开关可灵活配置设备启动模式、GPIO引脚状态、外设功能开关。批量生产阶段，统一标准化拨码档位，可固化设备出厂参数，大幅简化调试流程、降低人工误差、提升生产效率。

4、智能家居与民用电子设备

智能开关、门禁设备、楼宇温控器、变频家电等民用电子产品，普遍搭载拨码开关，用于切换设备工作模式、设置联动参数、适配不同使用场景。其操作简单、故障率极低的特性，有效降低民用设备的调试难度和售后维护成本。

5、数字电路与教学实验

在电子教学、创客实训和数字电路实验中，拨码开关是基础实训器件。可直观模拟二进制信号输入，展示电路通断、编码转换原理，帮助初学者快速理解数字电路核心逻辑，上手门槛低、实训效果好。

总结

总而言之，拨码开关是一款依托机械通断与二进制编码、断电保参、稳定免维护的硬件配置开关。它完美弥补了软件配置易受干扰、断电清零、依赖系统的短板，以超高性价比、强稳定性适配工业工控、通信运维、电子研发、民用智能设备等全场景，是电子行业不可或缺的基础元器件。
