轻触开关怎么接线？新手零基础详细接线教程

轻触开关是电子DIY、家电维修、电路改造中***常用的基础元器件，凭借体积小、操作便捷、灵敏度高的特点，广泛用于按键触发、设备启停、信号切换等场景。很多新手接线时容易遇到引脚分不清、接反失效、通电异常等问题，其实轻触开关接线无需复杂专业知识，掌握核心原理和对应接法就能轻松操作。本文结合市面主流的两脚、四脚轻触开关，分享零基础通用接线方法，避开常见接线误区。

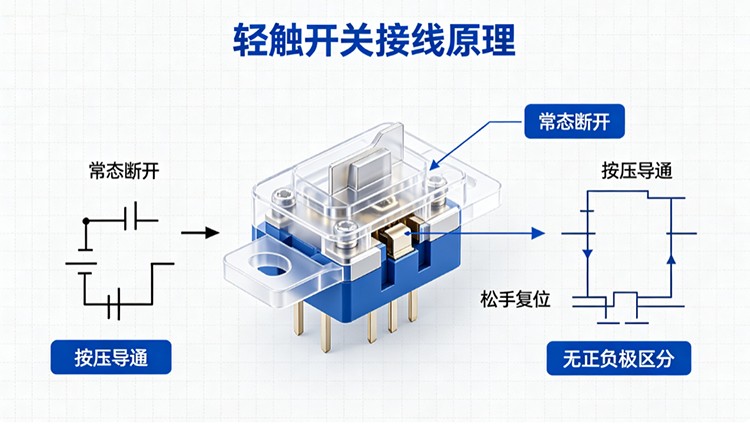

首先明确轻触开关的核心工作原理：所有轻触开关均为常开瞬时导通模式，常态下电路断开，手动按压后引脚导通、电路接通，松手即刻复位断开，且开关本身无正负极区分，接线不用纠结极性，大幅降低操作难度。市面家用、DIY常用的主要是两脚和四脚两款，接法差异较大，需区分操作。

两脚轻触开关结构***简单，是新手入门***款式，仅具备一组导通引脚，接线方式直白。常规单回路控制接法适配LED灯、小型继电器、简易触发电路：将电源正极接入开关任意一个引脚，另一个引脚连接负载正极，负载负极直接对接电源负极，形成完整闭合回路。按压开关，电路导通设备工作；松开开关，电路断开设备停止。这种接法无需额外配件，适配绝大多数简易电路场景。

四脚轻触开关是目前***常用的款式，很多新手误以为四个引脚都要接线，实则它是两组两两连通的结构，侧边对应引脚为一组，内部自带连通设计。日常使用只需启用其中一组引脚即可，剩余两个引脚悬空空置，无需接线、无需接地，不影响电路工作。具体接线步骤：先分清两组引脚，任选一组，一端接电源信号端，另一端接负载或电路板信号引脚，贴合常规通断逻辑即可。若追求电路稳定性，也可将两组引脚并联接线，提升开关耐用度，避免长期使用出现接触不良的情况。

实操接线有两点关键技巧，能有效规避故障。***，接线操作前必须彻底断电，焊接固定开关时，控制烙铁温度和焊接时间，避免高温烧坏开关内部弹片，导致按键失灵。第二，电路板接线场景建议搭配限流电阻，同时可加装消抖电容，减少电路信号干扰，防止按键误触发，这是电子设备按键稳定工作的关键细节。

***分享新手高频误区：切勿混淆常开、常闭模式。常规轻触开关默认常开，按下导通；少数特殊款为常闭模式，常态导通、按压断开，接线前可简单通断测试。另外，四脚开关禁止乱接引脚，不要跨组接线，否则会造成电路短路、设备无响应等问题。

整体来说，轻触开关接线核心就是区分引脚组别、遵循单组通断逻辑，无需复杂调试。新手按照上述方法操作，即可快速完成各类常规场景的接线安装，适配日常DIY、家电维修、小型电路改造等需求。
